Svetlosne kupole

Integrativni Procon sistem

• Široka primena na svim tipovima objekata

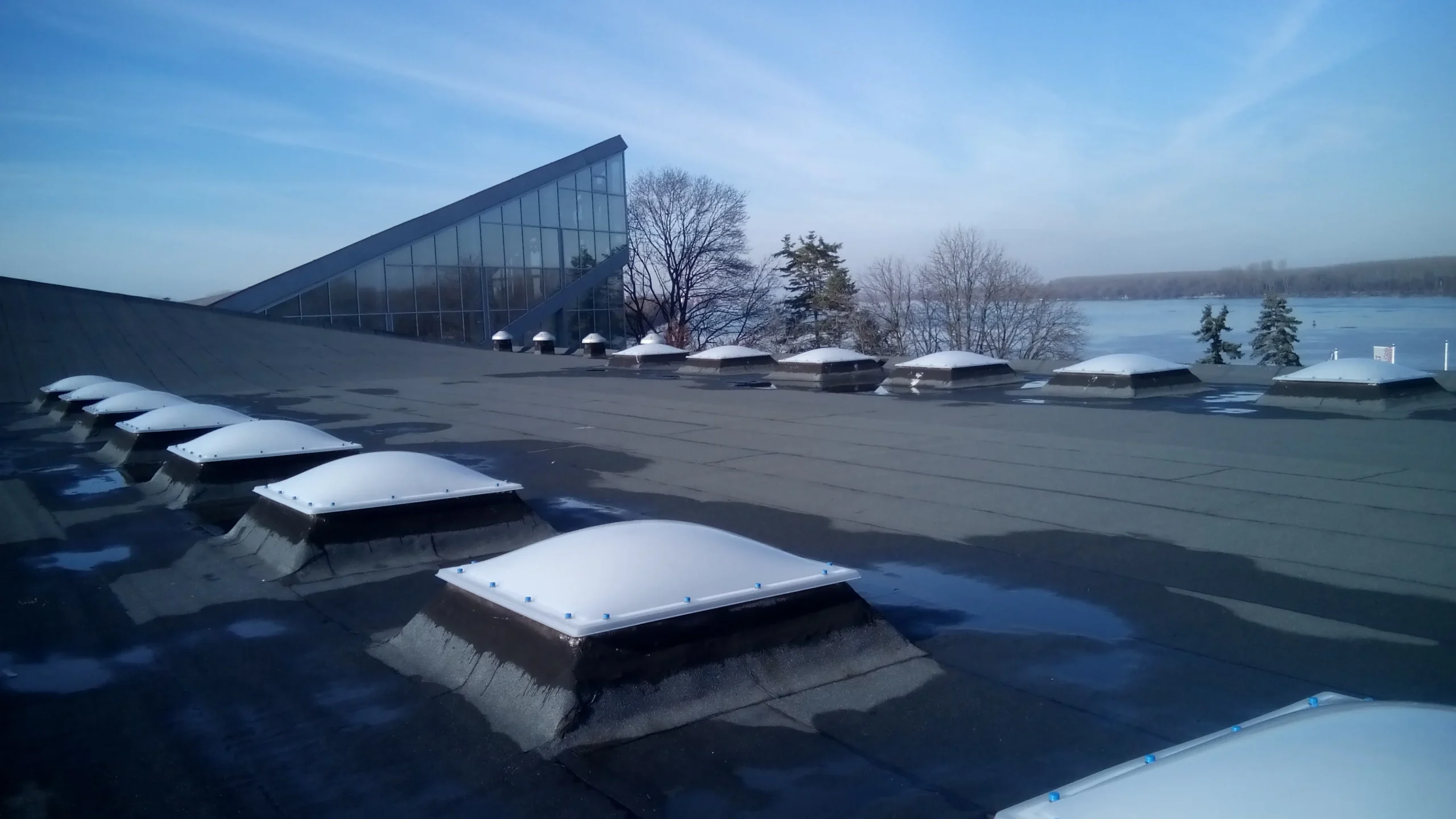

  Svetlosne kupole se primenjuju na svim vrstama krovova i tipovima objekata, kao što su:

  • industrijska postrojenja i proizvodne hale,
  • skladišta i logistički centri,
  • radionice i servisni objekti,
  • supermarketi i trgovački prostori,
  • komercijalni i administrativni objekti.



  Zahvaljujući modularnosti sistema, svetlosne kupole se lako prilagođavaju različitim dimenzijama, nagibima krovova i tehničkim zahtevima projekta.

• Od čega se sastoji svetlosna kupola

  Standardna svetlosna kupola sastoji se od tri osnovna funkcionalna elementa:

  • termoformirane ljuske (akril – PMMA ili polikarbonat),
  • nasadnog venca koji obezbeđuje stabilno povezivanje sa krovnom konstrukcijom,
  • mehanizma za otvaranje – kod kupola namenjenih za ventilaciju ili odvod dima.



  Pojedine komponente u sistemu (ljuske, mehanizmi, upravljanje) dolaze od specijalizovanih evropskih proizvođača, dok je ProCon nosilac kompletnog inženjerskog procesa: projektovanja, dimenzionisanja, integracije, proizvodnje podkonstrukcije i montaže sistema na objektu.

• Jedan sistem – jedna odgovornost

  Kao integrator sistema, ProCon preuzima kompletnu tehničku odgovornost za:

  • statiku i nosivost,
  • zaptivanje i odvodnju,
  • energetsku efikasnost,
  • sigurnosne i ventilacione funkcije.



  Na taj način svaka svetlosna kupola funkcioniše kao pouzdano, dugotrajno i tehnički usklađeno rešenje, u skladu sa filozofijom From Light to Life — da prirodna svetlost postane aktivni deo arhitekture i svakodnevnog prostora.

• Ljuska kupole

  Izrađuje se tehnologijom termoformiranja od:

  • Pločastog punog akrila (PMMA),
  • Pločastog punog polikarbonata,
  • Saćastog-strukturnog polikarbonata.



  Oblici termoformiranih kupola mogu biti kvadratne, pravougaone ili kružne osnove različitih dimenzija. Osnovni oblik jeste kapljičasti termoformirani oblik, idealan za neometano slivanje meteoroloških padavina.

  Termoformirane ljuske kupole su UV stabilne i otporne na metereološke uticaje. Najčešće primenjivana boja ljuske jeste opal bela, zbog dobijanja difuznog prirodnog osvetljenja u unutrašnjosti objekta, koje je najkvalitetnije za sve vrste rada i upotrebe objekta.

  Dati materijali se nabavljaju od renomiranih evropskih proizvođača i poseduju potrebne ateste kvaliteta.

  Termoformirana ljuska – kupola može biti:

  	Jednoslojna
  	Transparentnost – PMMA providna	93%
  	Transparentnost – PMMA opal	70%
  	Nivo zvučne izolacije DIN 52210	22dB
  	U vrednost	5,57W/m2K

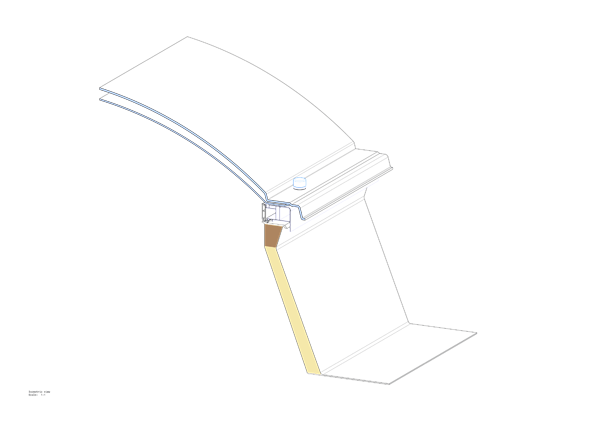

  	Dvoslojna
  	Transparentnost – PMMA providna	85%
  	Transparentnost – PMMA opal	65%
  	Nivo zvučne izolacije DIN 52210	25dB
  	U vrednost	2,96W/m2K

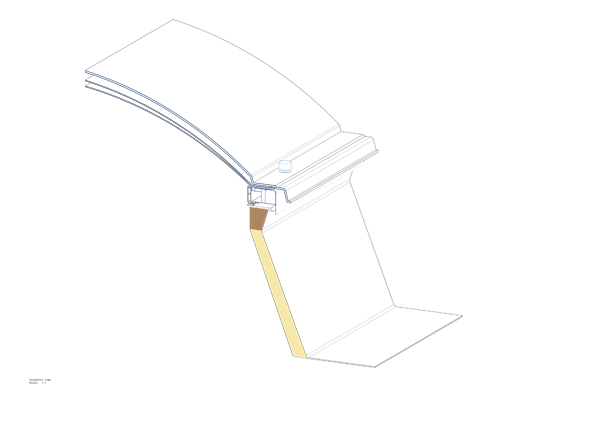

  	Troslojna
  	Transparentnost – PMMA providna	78%
  	Transparentnost – PMMA opal	61%
  	Nivo zvučne izolacije DIN 52210	28dB
  	U vrednost	1,36W/m2K

  	Četvoroslojna
  	Transparentnost – PMMA providna	/
  	Transparentnost – PMMA opal	/
  	Nivo zvučne izolacije DIN 52210	/
  	U vrednost	/

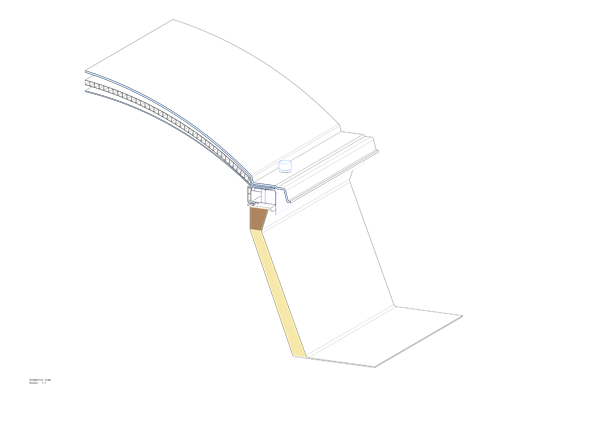

  	Višeslojna sa strukturalnom polikarbonatskom pločom
  	Transparentnost – PMMA providna	/
  	Transparentnost – PMMA opal	/
  	Nivo zvučne izolacije DIN 52210	/
  	U vrednost	1,03W/m2K

• Oblici kupole



• Otvaranje kupola

  Otvarajuće kupole su opremljenje sa aluminijumskim ramom izrađen od profila aluminijumske legure, konstuktovno povezan sa PVC-silikonskom oblogom koja obezbeđuje termoprekid, kvaliteno naleganja i dihtovanja sa nasadnim vencem. Vezni elementi i šarke su od nerđajućeg metala (inox, prohrom).

  Mogućnost otvaranja za potrebe:

  • ventilacija,
  • odimljavanje.

  Upravljanje može biti:

  • autonomno i samostalno,
  • daljinsko preko centralnog ormara.

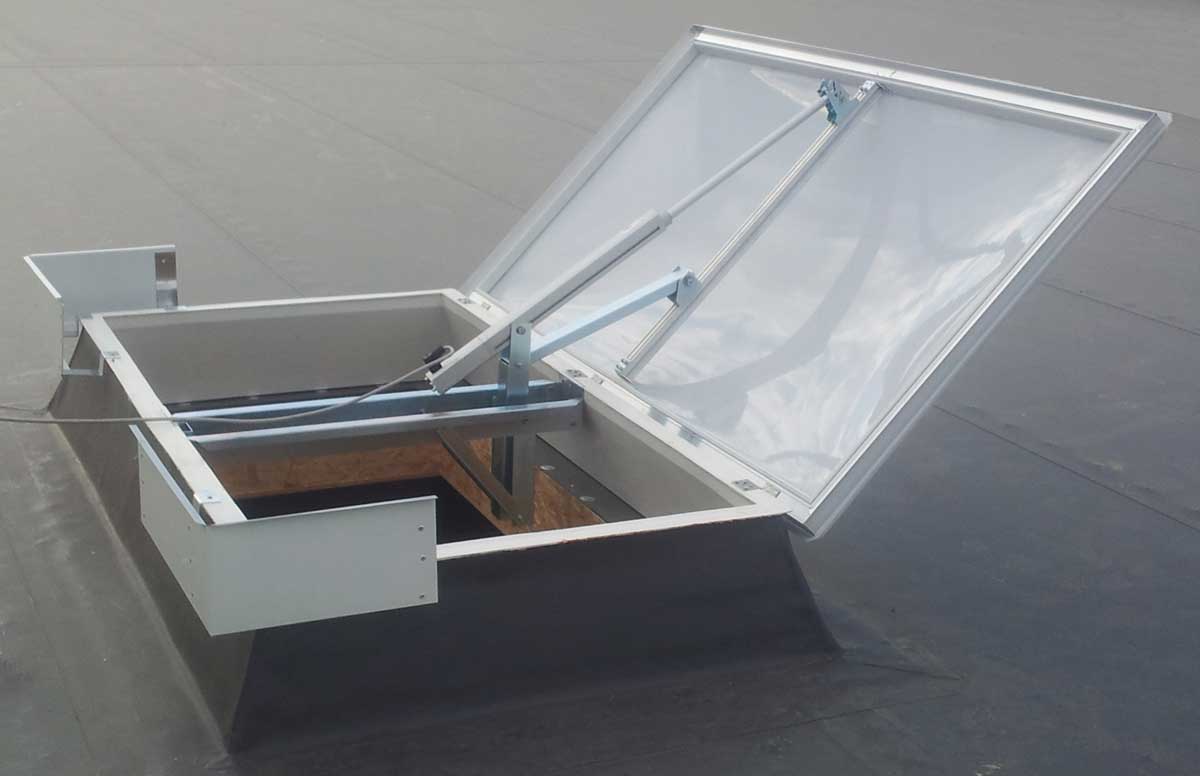

• Odimljavanje

  U slučaju nastanka požara potrebno je da dim u što većoj meri odvedemo iz prostorije, jer on predstavlja najveću opasnost za ljude prilikom evakuacije. Na osnovu poznatog fizičkog zakona, zagrejan vazduha – dim se podiže i penje u najviše prostorije objekta. Da bi dim izašao iz objekta, potrebni su otvori na krovu na koje ugrađujemo svetlosne kupole sa opcijom otvaranja za potrebe odimljavanja.



  Za odvod dima i toplote se koriste dva tipa otvaranja prema Evropskom Standardu EN 12101-2:

  • Otvaranje pomoću temperaturne ampule predstavlja sistem koji je pogodan na mestima gde se požar pojavljuje blizu pozicije otvarajuće kupole, tj. gde dim ima tempreraturu oko 20% temperature vatre.
  • Otvaranje pomoću mehanizma sa elektromotorom 24V DC, koji je povezan na požarnu centralu. Ovaj sistem može da se koristi i za ventilaciju objekta.



  Elektro i pneumatski aktuatori se nabavljaju od evropskih proizvođača koji su lideri u ovoj oblasti.

• Garancija

  Kao rezultat odabranih materijala i usavršene tehnologije termoformiranja garancija za date kupole je 10 godina.

• Atesti i sertifikati

  Kupole raspolažu sa sledećim atestima:



  • EN 12101-2 Sistemi za kontrolu dima i toplote — Deo 2: Specifikacija uređaja za prirodno odvođenje dima i toplote,
  • Ispitivanje mehaničke otpornosti prema EN 1873-1:2005,
  • Ispitivanje polimetilakrilnih ploča za svetlosne kupole prema ISO 7823-2
  • Ispitivanje sastava laminatnog nasadnog venca,
  • Ispitivanje toplotne propustljiivosti prema EN 673,
  • Ispitivanje zaptivanja i propustnosti vazduha prema EN 1873:2006

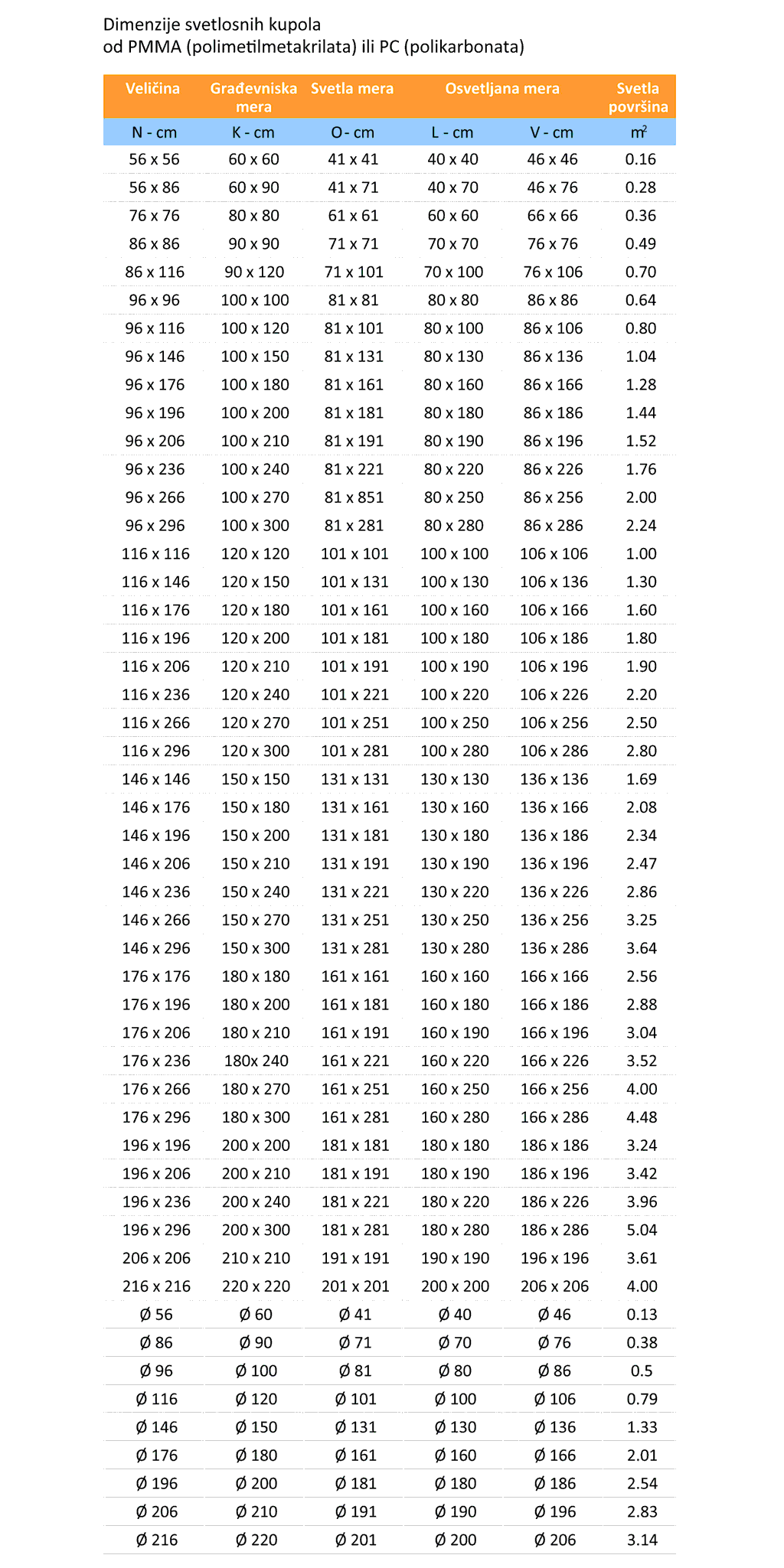

• Dimenzije svetlosnih kupola od PMMA (polimetilmetakrilata) ili PC (polikarbonata)

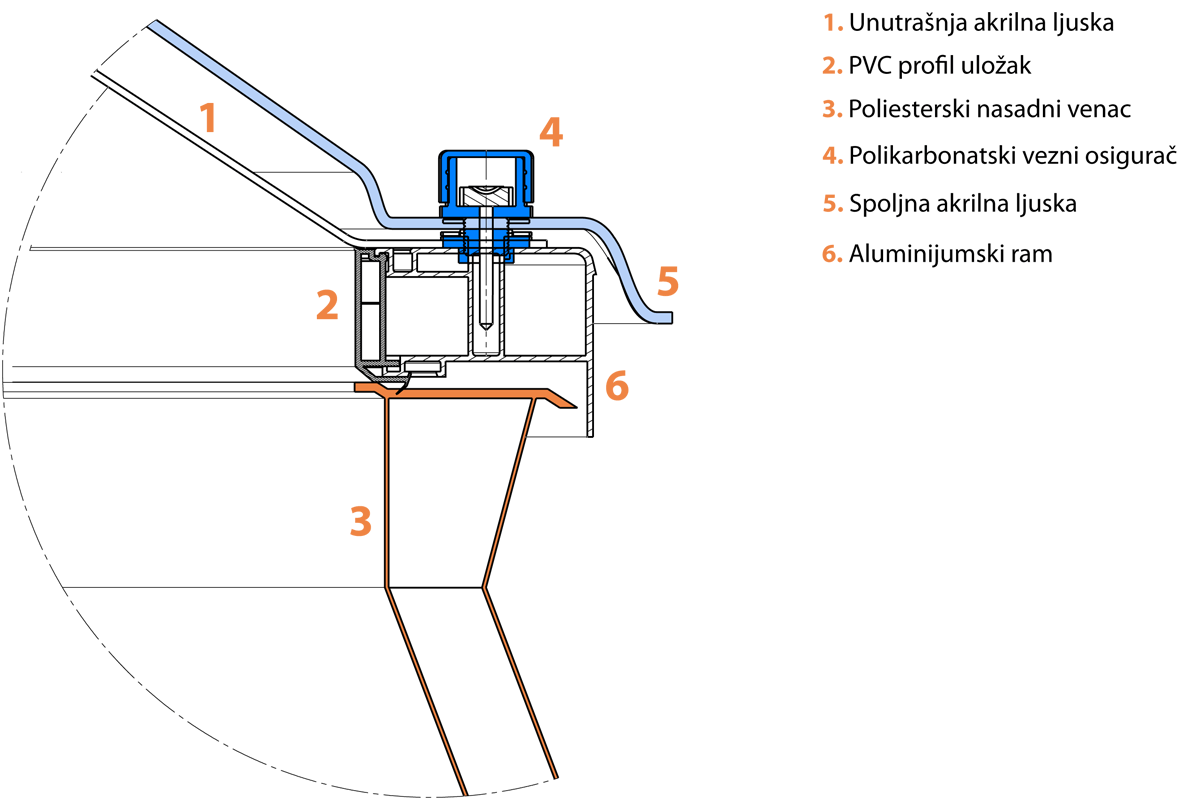

• Presek kupole

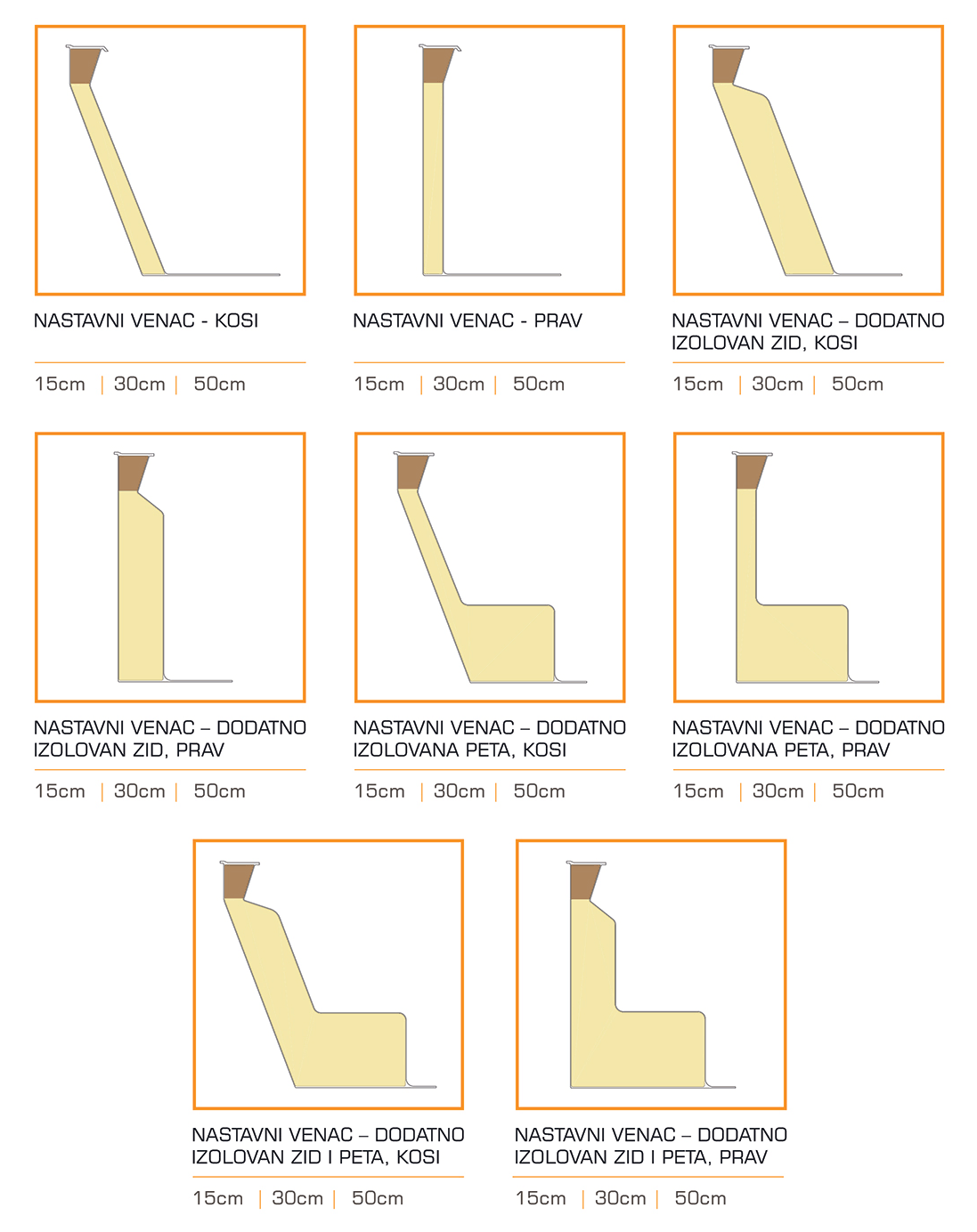

• Nasadni venac

  Nasadni venac je podkonstruktivni element kupole na koji se montira ljuska kupole. Montira se na konstrukciju krova i prilagodiljiva je različitim vrstama krovnih konstrukcija. Važno je adekvatno definisati visinu nasadnog venca, termoizolaciju i detalj ugradnje kako bi kupola kvalitetno ugrađena.

  U zavisnosti od korišćenih materijala razlikujemo nastavne vence izređane od:
  • poliestera ojačan sa staklenim vlaknima i sa ispunom od poliuretana,
  • aluminijumskih ili pocinkovanih/farbanih čeličnih limova sa dodatom termoizolacijom.
