• 1. Sistem aluminijumskih profila bez termoprekida

  Ovaj sistem se sastoji od nosećih i ivičnih aluminijumskih profila bez termoprekida sa ispunom od strukturnog polikarbonata. Namenjen je za objekte koji se ne greju, otvorene i poluotvorene objekte, kao i tehničke i pomoćne prostore.



  Osnovne karakteristike: visoka mehanička otpornost, dobar prodor prirodne svetlosti, jednostavna montaža, optimalan odnos cene i funkcionalnosti.

• 2. Sistem od termoformiranih ljuski (PMMA/Polikarbonat)

  Ovaj sistem predstavlja klasični tip svetlosnih traka, izrađen od termoformiranih ljuski od akrila (PMMA) ili polikarbonata, bez nosećih aluminijumskih profila.



  Najčešća primena: delimična rekonstrukcija postojećih svetlosnih traka, zamena dotrajalih ljuski, objekti kod kojih je ovaj tip definisan projektnom dokumentacijom.

• 3. Savremeni sistem aluminijumskih profila sa termoprekidom

  Ovo je najnapredniji i energetski najefikasniji tip ProCon svetlosnih traka, sa nosećim i ivičnim aluminijumskim profilima sa termoprekidom i sa ispunom od strukturnog polikarbonata u opciji jednoslojne, dvoslojne ili troslojne ploče. Prilagođen je za sve nivoe zahteva savremene energetske efikasnosti objekata.



  Namenjen za: grejane hale, administrativne i poslovne objekte, objekte sa kontrolisanim klimatskim uslovima.

  Prednosti: odlična toplotna izolacija, kontrolisan prodor svetlosti, dug vek trajanja, integracija ventilacionih i sigurnosnih sistema.

• Integracija i kompletna realizacija

  Bez obzira na izabrani tip sistema, ProCon preuzima kompletnu odgovornost za projektovanje, statiku, proizvodnju i montažu svetlosnih traka, uz primenu sertifikovanih komponenti vodećih evropskih dobavljača. Na taj način svetlosne trake nose puni identitet filozofije From Light to Life – da prirodna svetlost bude osnovni funkcionalni i arhitektonski element savremenog objekta.

• Ispuna svetlosne trake

  Kao ispuna svetlosne trake u aluminijumskim sistemima koristimo strukturalne polikarbonatske ploče debljine 10mm i 16mm, različitih struktura prilagođenih zahtevima projekta.

  Polikarbonatske ploče su standardno UV zaštićene sa potvrđenim tehničkim kvalitetom kroz ateste materijala. Polikarbonatske ploče koje koristimo su u klasi gorivosti B1 – teško zapaljivi materijali.

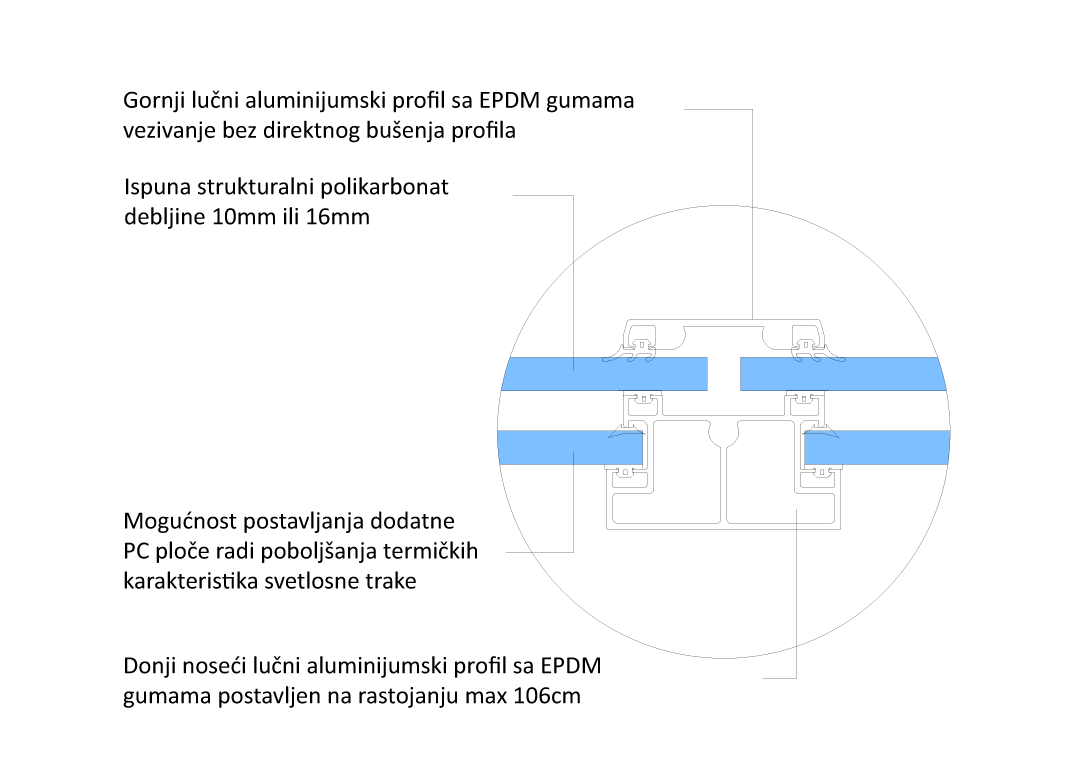

  Sistem aluminijumskih profila sa termoprekidom omogućava korišćenje paketa dve ploče polikarbonata za potrebe bolje termičke izolacije. Sa poboljšanjim sistemima aluminijumskih profila i upotrebnom paketa od 2 ploče, uspešno zadovoljavamo i najstrožije zahteve energetske efikasnosti koje projekti zahtevaju.

  	Jednostruka 10mm, četvoroslojna
  	Transparentnost, providna ploča	80%
  	Transparentnost, opal ploča	50%
  	Nivo zvučne izolacije	18dB
  	U vrednost	2.49W/m2K

  	Jednostruka 16mm, šestoslojna
  	Transparentnost, providna ploča	60%
  	Transparentnost, opal ploča	40%
  	Nivo zvučne izolacije	20dB
  	U vrednost	1.81W/m2K

  	Dvostruka 10+8mm
  	Transparentnost, providna ploča	%
  	Transparentnost, opal ploča	%
  	Nivo zvučne izolacije	dB
  	U vrednost	1.1W/m2K

  	Dvostruka 16+10mm
  	Transparentnost, providna ploča	%
  	Transparentnost, opal ploča	%
  	Nivo zvučne izolacije	dB
  	U vrednost	0.85W/m2K

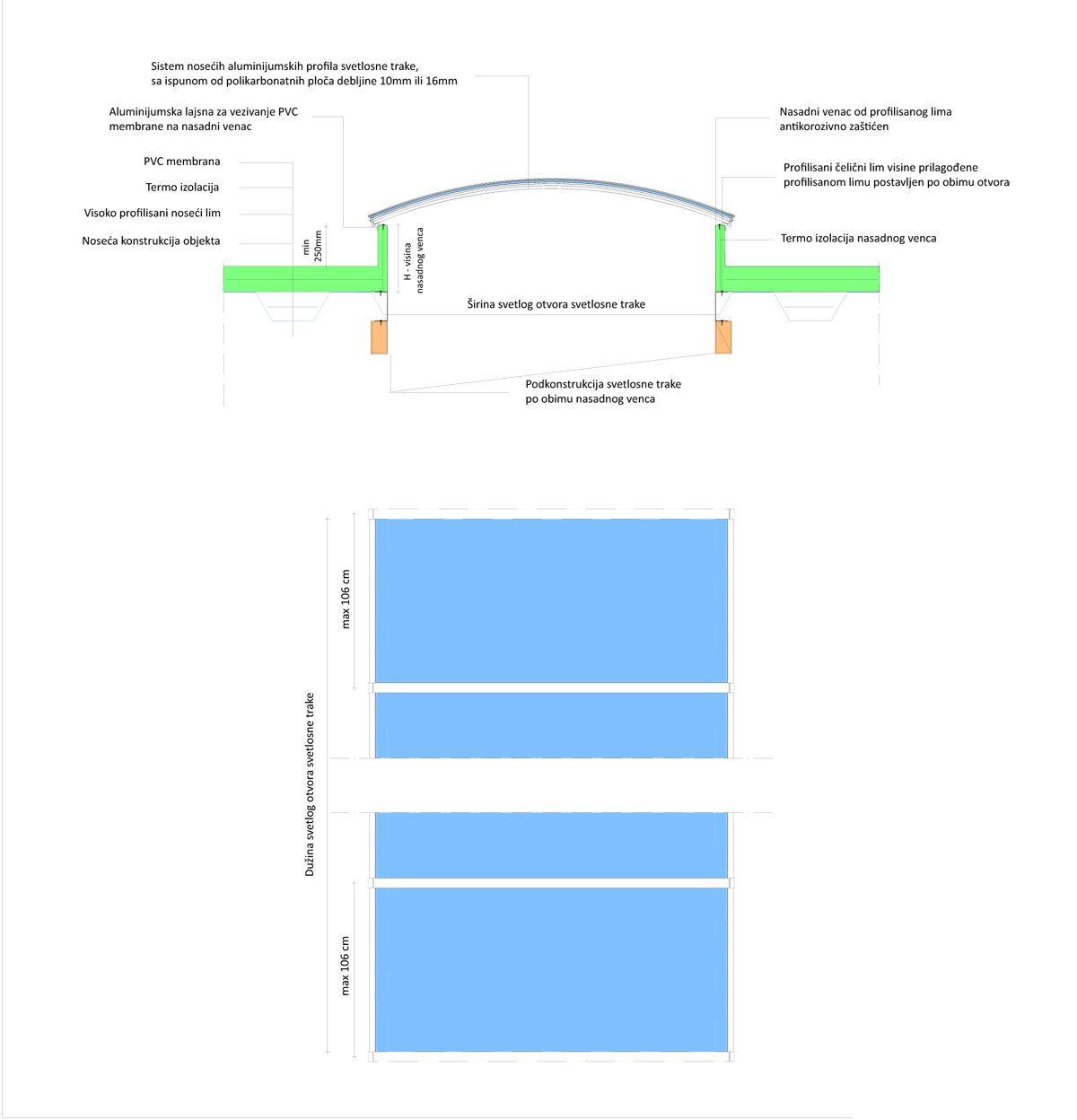

• Dimenzije svetlosnih traka

  Izađuju se prema zahtevu projekta uz sve tehničke parametre nosivosti, svetlosne propustljivosti i toplotne izolacije.

• Otvaranje

  Na svetlosne trake se prema potrebi ugrađuju otvarajuća krila za potrebe ventilacije ili odimljavanja.

• Ventilaciono otvaranje

  Koristimo elektromotore poznatih evropskih proizvođača koji su isprobani i kvalitetom potvrđeni u praksi. Elektromotori su na 230V i sa dužinama izvlačenja od 300mm do 500mm.

• Odimljavanje

  U slučaju nastanka požara potrebno je da dim u što većoj meri odvedemo iz prostorije, jer on predstavlja najveću opasnost za ljude prilikom evakuacije. Na osnovu poznatog fizičkog zakona, zagrejan vazduha – dim se podiže i penje u najviše prostorije objekta. Da bi dim izašao iz objekta, potrebni su otvori na krovu na koje ugrađujemo svetlosne kupole sa opcijom otvaranja za potrebe odimljavanja.

  Za odvod dima i toplote se koriste dva tipa otvaranja prema Evropskom Standardu EN 12101-2:

  • Otvaranje pomoću temperaturne ampule predstavlja sistem koji je pogodan na mestima gde se požar pojavljuje blizu pozicije otvarajuće kupole, tj. gde dim ima tempreraturu oko 20% temperature vatre.
  • Otvaranje pomoću mehanizma sa elektromotorom 24V DC, koji je povezan na požarnu centralu. Ovaj sitem može da se koristi i za ventilaciju objekta.

  Elektro i pneumatski aktuatori se nabavljaju od evropskih proizvođača koji su lideri u ovoj oblasti.

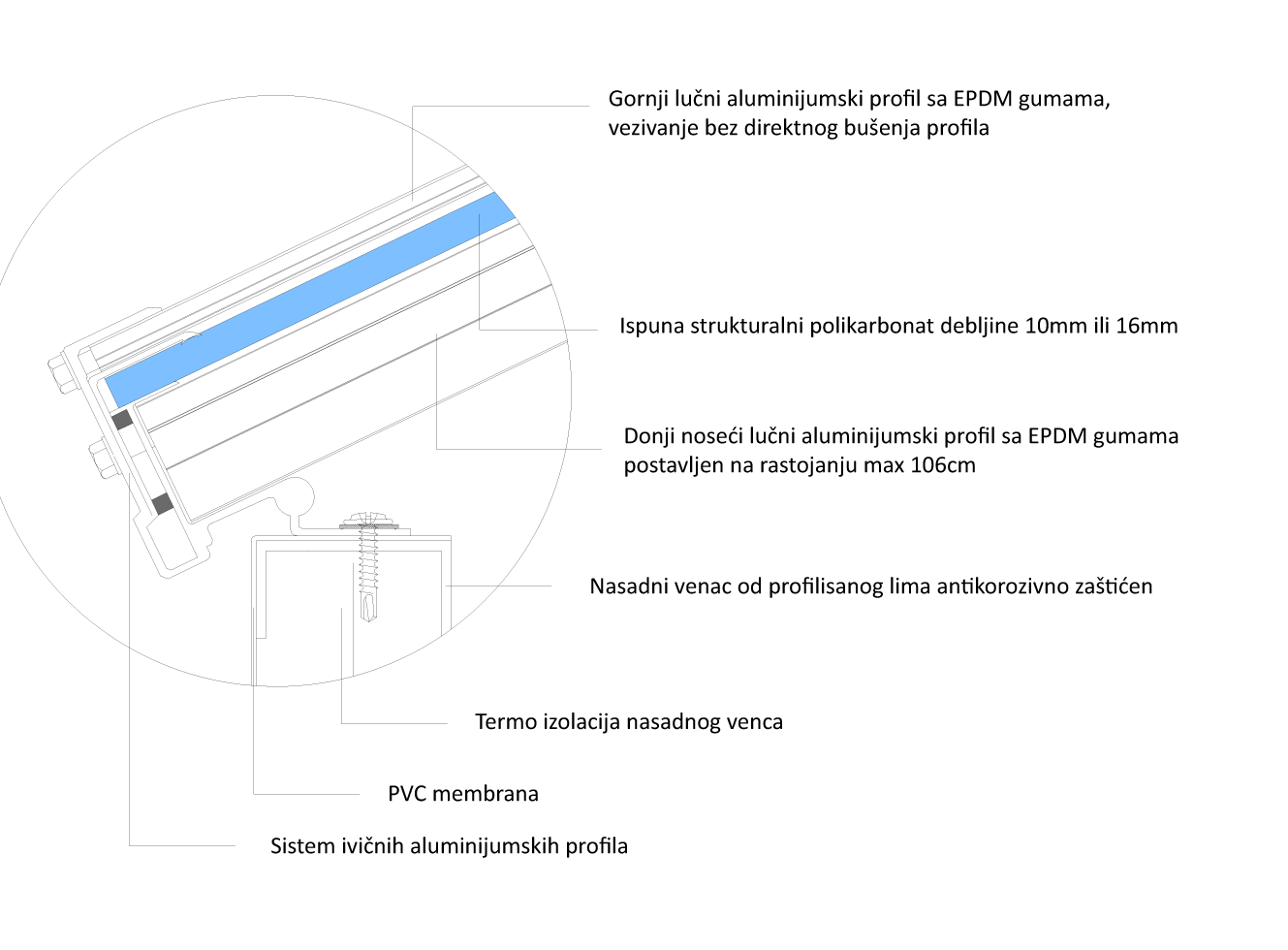

• Nasadni venac

  Nasadni venac je podkonstruktivni element na koji se montira svetlosna traka. Montira se na konstrukciju krova i prilagodiljiva je različitim vrstama krovnih konstrukcija. Važno je adekvatno definisati visinu nasadnog venca, termoizolaciju i detalj ugradnje kako bi kupola bila kvalitetno ugrađena. Najčešće visine nasadnih venaca za svetlosne trake imaju visinu 30cm ili 50cm.

  U zavisnosti od korišćenih materijala razlikujemo nasadne vence izrađene od:

  • Poliestera ojačanog staklenim vlaknima i sa ispunom od poliuretana,
  • Aluminijumskih ili pocinkovanih/farbanih čeličnih limova sa dodatom termoizolacijom.

  Konstrukcija nasadnog venca je prilagođena za sve zahteve termoizolacije i za sve spojeve sa hidroizolacijom ili opšivkom.
